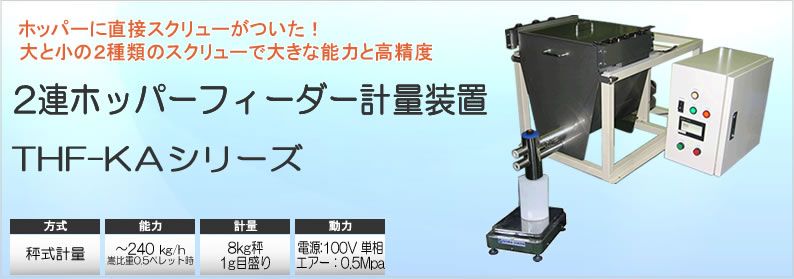

THF-A 2連ホッパーフィーダー計量装置
大きいスクリューと小さいスクリューにより、大容量の吐出と高精度の計量を実現しました。
しかも、ホッパーとフィーダーを一体化したことによりブリッジ防止羽根を効率よく配置できたので、ブリッジしやすい原料でも吐出しやすいスクリュー供給機です。
しかも、ホッパーとフィーダーを一体化したことによりブリッジ防止羽根を効率よく配置できたので、ブリッジしやすい原料でも吐出しやすいスクリュー供給機です。
大スクリューで早く、小スクリューで高精度
大スクリューと、小スクリューを搭載。
両方のスクリューを回すことで供給量を最大に、 小スクリューのみを回転させることで供給量を最小に出来ます。
大容量かつ計量精度がいる袋充填などに最適な装置です。
両方のスクリューを回すことで供給量を最大に、 小スクリューのみを回転させることで供給量を最小に出来ます。
大容量かつ計量精度がいる袋充填などに最適な装置です。
| スクリュ− | フィーダー径 |
| 大スクリュー | φ101.6 |
| φ76.3 （標準） | |
| φ60.5 | |
| φ48.6 | |
| 小スクリュー | φ42.7 |
| φ38 （標準） |

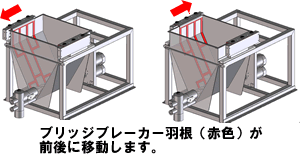

ブリッジブレーカー
ホッパー脇のブリッジブレーカー羽が前後に動くことで、ラットホールやトンネル状のブリッジを起さないようにしています。
※ブリッジブレーカー無しにも出来ます。
※原料の嵩比重や性質によっては60Lのブリッジ防止羽根が動かない場合があります。 嵩比重の軽いもの(目安0.4以下）でご使用ください。
※原料の性質により能力は前後します。
原料粒が大きい場合は御注意ください。（PDF資料）
※ブリッジブレーカー無しにも出来ます。
※原料の嵩比重や性質によっては60Lのブリッジ防止羽根が動かない場合があります。 嵩比重の軽いもの(目安0.4以下）でご使用ください。
※原料の性質により能力は前後します。 原料粒が大きい場合は御注意ください。（PDF資料）
秤計量制御
秤の上に容器を置き、容器に吐出します。秤の増量していく重さを量り計量します。
はじめは大スクリューで多く原料を吐出し、定量近くなると小スクリューで少しずつ切出す「供給量コントロール」で供給時間短縮と計量精度を高めています。
容器詰め、袋詰めなどの用途に対応します。
秤量は最大8000gです。
操作性、各種設定に最適なタッチパネルを搭載。
はじめは大スクリューで多く原料を吐出し、定量近くなると小スクリューで少しずつ切出す「供給量コントロール」で供給時間短縮と計量精度を高めています。
容器詰め、袋詰めなどの用途に対応します。
秤量は最大8000gです。
操作性、各種設定に最適なタッチパネルを搭載。
分解 清掃
接粒部は簡単に分解・組立て出来るような構造になっています。
洗浄スペースがあるお客様は、スクリュー・ホッパーを丸ごと移動できますので、作業スペースを汚しません。
SUSフレームやミガキ仕様にも出来ますので、御相談ください。
洗浄スペースがあるお客様は、スクリュー・ホッパーを丸ごと移動できますので、作業スペースを汚しません。
SUSフレームやミガキ仕様にも出来ますので、御相談ください。

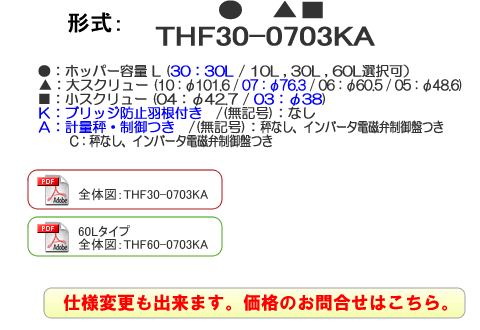

商品仕様
 |
|
 |
|
 |
|
| ホッパー容量 （●） | 30L (※1 :10L・60Lもフレームから製作で可能) |
||||||
|---|---|---|---|---|---|---|---|
| 大スクリュー （▲） | φ101.6(10)、φ76.3(07) 、φ60.5(06)、φ48.6(05)から選択 モータ：200V3相60W ギヤ比1/5 |
||||||
| 小スクリュー （■） | φ42.7(04) φ38(03) から選択 モータ：200V3相60W ギヤ比1/5 |
||||||
| 攪拌羽根 （K） | なし(無記号)、あり（K）から選択 エアーシリンダーにより羽根を動かす エアー圧0.5Mpa |
||||||
| 計量秤付き制御盤（A）の場合 |
|
||||||
| インバータ制御盤 (C) の場合 |
|
||||||
| 制御盤なし (無記号) の場合 |
|
||||||
| 秤外形寸法(mm） 幅×奥行×高さ | (W)320×(D)220×(H)78.6 | ||||||
| 載せ台寸法(mm） 幅×奥行×高さ | (W)300×(D)200 | ||||||
| 外形寸法（約mm） | 仕様により異なります。お手数ですがお問合せください。 | ||||||
| 材質 | 接粒部：SUS304，ジュラコン，シリコン その他部：上記他，鉄ユニクロ鍍金，アルミ，樹脂 |
※1:原料の嵩比重や性質によっては60Lのブリッジ防止羽根が動かない場合があります。
嵩比重の軽いもの(目安0.4以下）でご使用ください。また、1つのフレームに異なる容量のホッパーは取付けできません。
※外形寸法は、ホッパー容量と仕様によって異なります。
※使用される原料によっては、ホッパー容量を大きくするとブリッジブレーカーが動作しなくなる場合があります。
※装置仕様、原料対応状況については御相談ください。 設置場所に合わせて製作することも可能です。

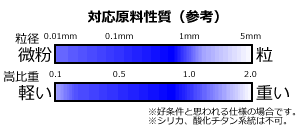

対応原料
＜芯ありスクリュー＞
付着性の無い粉、顆粒、ペレット
＜芯無しスクリュー＞
付着性の少ない粉・顆粒系
付着性の無い粉、顆粒、ペレット
＜芯無しスクリュー＞
付着性の少ない粉・顆粒系
計量実績原料名
＜芯ありスクリュー＞
塩、シュガーパウダー、米、φ4mmペレット、活性炭
＜芯無しスクリュー＞
小麦粉、片栗粉
塩、シュガーパウダー、米、φ4mmペレット、活性炭
＜芯無しスクリュー＞
小麦粉、片栗粉
※御購入時のご注意※原料に関するお打合せや、実際の粉体の提示がない場合、納入後に能力不足・供給や計量トラブルが起きましても責任を負いかねます。
