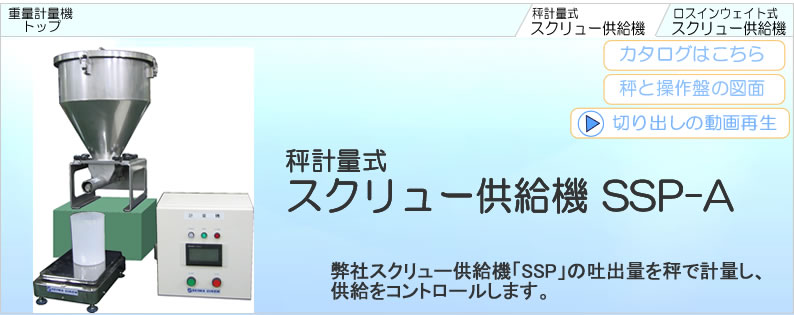

秤計量式スクリュー供給機

多様につかえるスクリュー供給機SSPと”計量機能”を追加できる制御盤と専用の秤のセットです。
秤に容器を置くと、容器の重さを量りながらスクリュー供給を制御。設定した重量でストップします。標準で5つの品種を登録できるので、原料換えのたびに一からの調整はいりません。

秤計量制御

秤の上に容器を置き、容器に吐出します。秤の増量していく重さを量り計量します。
大・中・小の供給量コントロールで供給時間短縮と計量精度を高めています。
容器詰め、袋詰めなどの用途に対応します。
秤量は最大8kgです。
操作性、各種設定に最適なタッチパネルを搭載。　　　

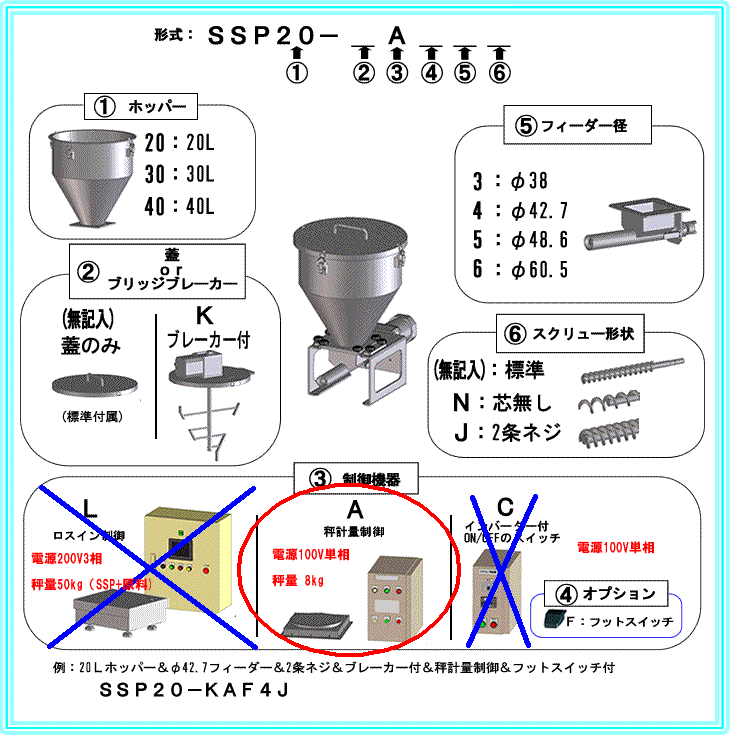

仕様が選べる　

	原料の性質や使い方はお客様により様々です。供給機の部分はSSPを使用していますので、たくさんのお客様に対応できるよう選択できるパーツをそろえております。 ※右の絵をクリックすると拡大されます。御条件に合わせて御提案いたします。お気軽に御相談ください。

スクリューの能力は４タイプ

スクリューは４タイプの能力と、各能力ごとに、「標準用」「粉体用」「精度用」のタイプを御用意しています。
SSPスクリュー表

※原料の性質により能力は前後します。

　　　　原料粒が大きい場合は御注意ください。（PDF資料）

ミガキステンレス丸型ホッパー

丸型ホッパーは内面#400番のミガキステンレスを採用。
容量は、20L・30L・40Lの3タイプを標準設計。溜める容量に合わせてお選びください。

ホッパーについては「こちらのページへ」
※ホッパー外面、フランジは2B材です。

追加部品

さらに使いやすくする追加部品もそろえています。

スクリューの吐出方向を下に向け袋詰めしやすくする「先端チーズ吐出口」や、製品をまとめる「簡易架台」などがあります。

追加部品については「こちらのページへ」

組立て簡単、お掃除簡単構造

ホッパーとフィーダーを一体として本体から外すことが出来ます。掃除用のスペースまで持ち運べるので、計量の作業現場が汚れないというメリットがあります。
スクリューとフィーダーはワンタッチフックで止まっているだけですので、取付け取外しは工具なしで簡単に行なえます。難しい調整は一切ありません。

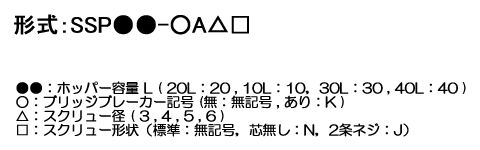

商品仕様

ホッパー容量　（●●）	20L(20)，10L(10)，30L(30)，40L(40) から選択
ブリッジブレーカー　（○）	無し(無記号)、あり(K) から選択　　　ありの場合は200V3相90W 1/240 メタルコネクタ 2m(20L時)
フィーダー径　（△）	φ38(3)　φ42.7(4)　φ48.6(5)　φ60.5(6) から選択
スクリュー種類　（□）	芯あり(無記号)、芯無し(N)、2条ネジ(J) から選択
スクリューモータ	200V 3相 60W ギヤー比1/20 メタルコネクタ 2m
はかり	アナログロードセル 10kg×1 メタルコネクタ 2m
参考秤量	8,000g
重量最小表示	1g (計量精度ではない)
秤外形寸法(mm）幅×奥行×高さ	(W)320×(D)220×(H)78.6
載せ台寸法(mm）幅×奥行×高さ	(W)300×(D)200
装置外形寸法(mm）幅×奥行×高さ	仕様により異なります。お手数ですがお問合せください。
ユーティリティ	AC 100V単相 50/60Hz 3.5m
材質	接粒部：SUS304，ジュラコン，シリコン秤載せ台表面：SUS304 ミガキ#400材その他部分：上記他，鉄ユニクロ鍍金，アルミ，樹脂

※ケーブル長は御注文時に指定してください。基本は、スクリュー2m、ブリッジブレーカー2m、秤2m 　です。
※はかり表示精度は、ALCのメーカー仕様による。　参考：組合誤差値定格出力(FS)時0.05%
※定量計量精度は原料により異なります。　参考乾燥塩：±2g/8kg
※装置仕様、原料対応状況については御相談ください。設置場所に合わせて製作することも可能です。
※秤計量は精密に計量を行うためには、環境によって風除け対策や防振対策をつけていただく必要が生じる場合があります。その場合の費用は別途となります。

別売品（オプション部品）

品名	対応機種	排出径	中心からの距離	価格（税抜）	図面
先端チーズ吐出口	SSP-3用	φ50.8	61mm	19,000円
	SSP-4用	φ50.8	61mm	19,000円
	オーダー	お問合せください

品名	対応機種	SSP	SSP-C	SSP-A	SSP-L	価格（税抜）	図面
フレーム	SSP20	○	○	○	△	80,000円～
	SSP30	○	○	○	△
	SSP40	○	○	○	△
	SSP40 補強付き	○	○	○	×
