スクリュー供給機

小規模設備や卓上袋詰めなど簡単に設置できるように小型化したスクリュー装置です。組立と分解が簡単な構造と、清掃を考えフィーダーとホッパーを一体で移動できるようにした構造が好評です。また、できるだけたくさんの種類の原料性質に対応できるよう、平均的な大きさと種類のスクリューフィーダーとホッパーを一体化してラインアップしています。

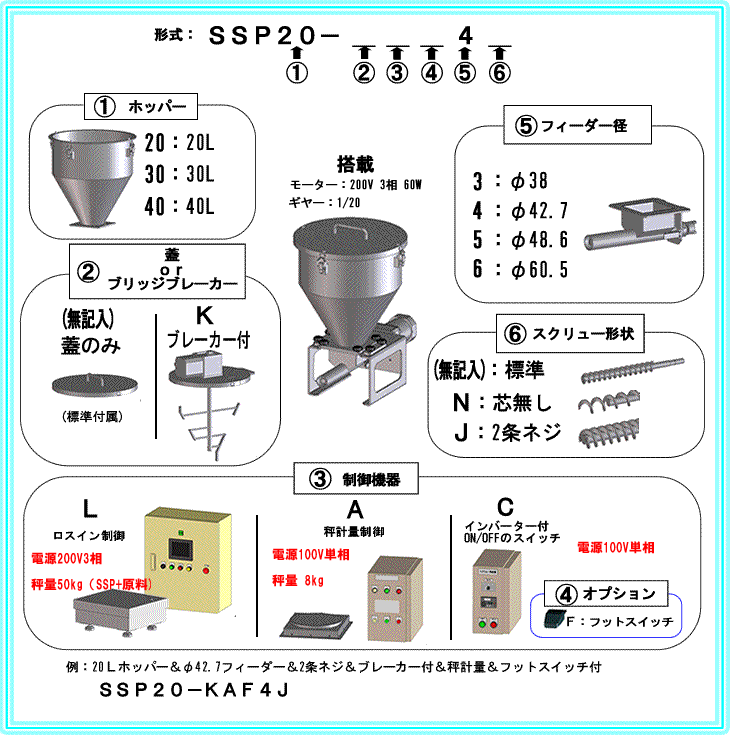

構成が選べる　スクリュー供給機

	原料の性質や使い方はお客様により様々です。たくさんのお客様に対応できるよう、選択できるパーツをそろえております。 ※右の絵をクリックすると拡大されます。・そのまま使用＝搬送型の供給機・ＳＳＰ＋制御盤＝容量式の供給機・簡易式定量供給・ＳＳＰ＋計量秤付き制御盤＝計量式供給機・ＳＳＰをはかりに載せる＝ロスイン式計量機・定量供給御条件に合わせて御提案いたします。お気軽に御相談ください。

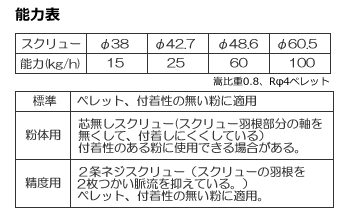

原料と供給能力に合わせてスクリューを選択

４タイプの供給能力と、それぞれに「標準用」「粉体用」「精度用」のスクリューやフィーダーを基本パーツとしてそろえています。要求される仕様に合わせて選定できます。

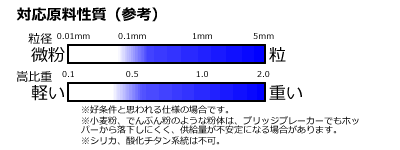

※原料の性質により能力は前後します。

　　　　原料粒が大きい場合は御注意ください。（PDF資料）

▽切出し　

ミガキステンレス丸型ホッパー

丸型ホッパーは内面#400番のミガキステンレス材を採用。
容量は、20L・30L・40Lの3タイプを標準設計。溜める容量に合わせてお選びください。

ホッパーについては「こちらのページへ」
※ホッパー外面、フランジは2B材です。サニタリー仕様が必要な場合はお問合せください。

さらに使いやすく

さらに使いやすくする追加部品もそろえています。

スクリューの吐出方向を下に向け袋詰めしやすくする「先端チーズ吐出口」や、製品をまとめる「簡易架台」などがあります。

追加部品については「こちらのページへ」

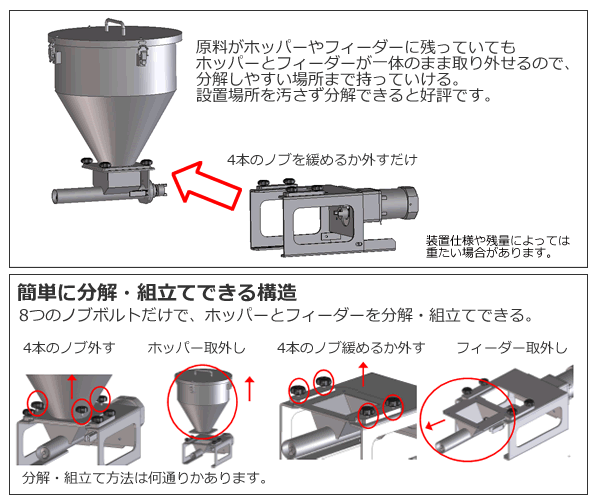

組立て簡単、お掃除簡単で好評

ホッパーとフィーダーを組んだまま、一体として本体から外すことが出来ます。
掃除用のスペースまで持ち運べるので、計量の作業現場で分解する必要がなく、作業場が汚れないというメリットがあります。
スクリューとフィーダーはワンタッチフックで止まっているだけですので、取付け取外しは工具なしで簡単に行なえます。
難しい調整は特にありません。

▽組立て

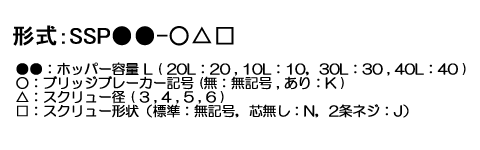

商品仕様



	クリックで別窓に拡大表示されます。

ホッパー容量　（●●）	20L(20)，10L(10)，30L(30)，40L(40) から選択
ブリッジブレーカー　（○）	無し(無記号)、あり(K) から選択　　　ありの場合は200V3相90W 1/240
フィーダー径　（△）	φ38(3)　φ42.7(4)　φ48.6(5)　φ60.5(6) から選択
スクリュー種類　（□）	芯あり(無記号)、芯無し(N)、2条ネジ(J) から選択
スクリューモータ	200V 3相 60W ギヤー比1/20
電源	各モータに接続してください。各モーターの配線はリード線の状態です。
外形寸法（約mm)	仕様により異なります。お手数ですがお問合せください。

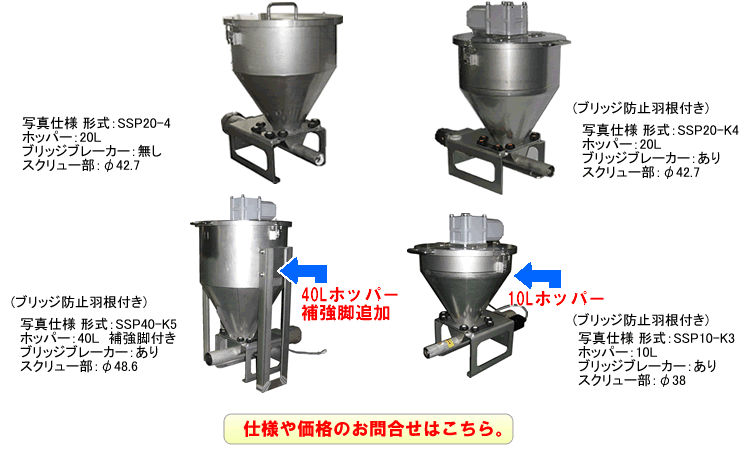

装置重量	20kg (SSP20-4の場合）
材質	接粒部：SUS304，ジュラコン，シリコンその他部：上記他，鉄ユニクロ鍍金，アルミ，樹脂

※装置仕様、原料対応状況については御相談ください。設置場所に合わせて製作することも可能です。

別売品（オプション部品）

品名	対応機種	排出径	中心からの距離	価格（税抜）	図面
先端チーズ吐出口	SSP-3用	φ50.8	61mm	19,000円
	SSP-4用	φ50.8	61mm	19,000円
	オーダー	お問合せください

品名	対応機種	SSP	SSP-C	SSP-A	SSP-L	価格（税抜）	図面
フレーム	SSP20	○	○	○	△	80,000円～
	SSP30	○	○	○	△
	SSP40	○	○	○	△
	SSP40 補強付き	○	○	○	×
