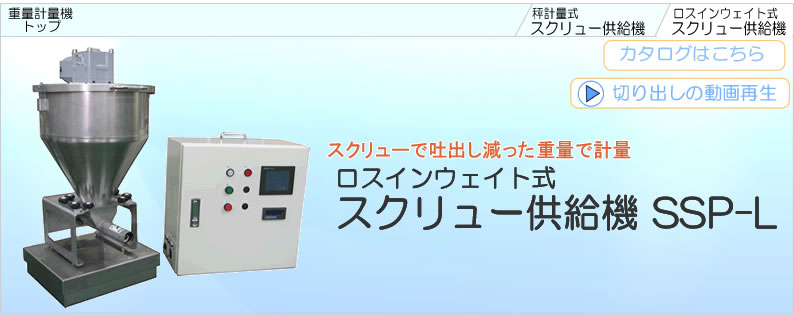

ロスインウェイト式スクリュー供給機
秤にはスクリュー供給機SSPがセットされていて、SSPが吐出する原料の「減量重量」をリアルタイムに計測することでスクリューの吐出し量を制御。設定した重量で吐出をストップします。容器や袋を選ばず量ることができます。また、連続投入・一定量供給の用途としても使用できます。
ロスインウェイト制御で定量供給
秤上の供給装置が原料を吐出して減量していく重さを量り、吐出量をコントロールします。
・スクリューの供給量をほぼ安定させたい
・槽の液体と供給する原料の濃度を安定させたい
・計量機として使いたい
など、様々な用途に対応します。
スクリューモータにACサーボを採用したことで、細かな回転数制御ができ精度を高めます。
※秤の秤量は55kgです。（表示領域がMax60000.0gで載せ台の重さを引いた値）
55kgから「秤の上に載せるSSPの重量(SSP20では約20kg〜、SSP20-Kでは約25kg〜、SSP30では約25kg〜、SSP30-Kでは約35kg〜、SSP40では約30kg〜、SSP40-Kでは約40kg〜、また装備による)」を引いた重量の原料を溜めることが出来ます。
※一定時間内の供給量を安定させる制御であり、スクリュー1回転ごとに起きる脈流を打ち消すことはできません。
仕様が選べる ロスイン供給機

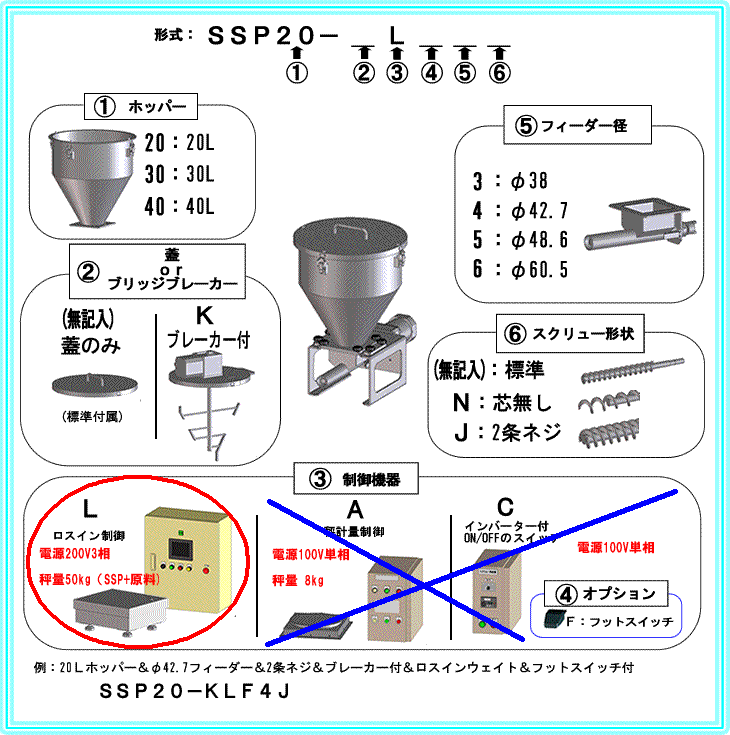

| 原料の性質や使い方はお客様により様々です。 供給機の部分はSSPを使用していますので、たくさんのお客様に対応できるよう選択できるパーツをそろえております。 ※右の絵をクリックすると拡大されます。
御条件に合わせて御提案いたします。 お気軽に御相談ください。 |
 |
|
スクリューの能力は４タイプ
※原料の性質により能力は前後します。
※原料の性質により能力は前後します。
原料粒が大きい場合は御注意ください。（PDF資料）
ミガキステンレス丸型ホッパー
容量は、20L・30L・40Lの3タイプを標準設計。溜める容量に合わせてお選びください。
ホッパーについては「こちらのページへ」
※ホッパー外面、フランジは2B材です。
追加部品
スクリューの吐出方向を下に向け袋詰めしやすくする「先端チーズ吐出口」や、製品をまとめる「簡易架台」などがあります。
追加部品については「こちらのページへ」
組立て簡単、お掃除簡単構造
スクリューとフィーダーはワンタッチフックで止まっているだけですので、取付け取外しは工具なしで簡単に行なえます。 難しい調整は一切ありません。
商品仕様
 |
|
 |
 |
 |
|

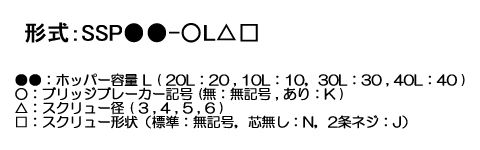

| ホッパー容量 （●●） | 20L(20)，10L(10)，30L(30)，40L(40) から選択 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブリッジブレーカー （○） | 無し(無記号)、あり(K) から選択 ありの場合は200V3相90W 1/240 |
||||||||||||||||
| フィーダー径 （△） | φ38(3) φ42.7(4) φ48.6(5) φ60.5(6) から選択 | ||||||||||||||||
| スクリュー種類 （□） | 芯あり(無記号)、芯無し(N)、2条ネジ(J) から選択 | ||||||||||||||||
| スクリューモータ | ACサーボ 200V 200W 1/35 | ||||||||||||||||
| はかり | デジタルロードセル 60kg × 1 | ||||||||||||||||
| 参考秤量 | 60kg - SSP装置重量 > 秤量
はかりの上に載る装置の仕様 により異なります。 装備が増えると秤量は少なくなります。 |
||||||||||||||||
| 重量最小表示 | 1g (計量精度ではない) | ||||||||||||||||
| 流量最小設定値 | 1.0g/秒から0.1g設定 | ||||||||||||||||
| 秤外形寸法(mm） 幅×奥行×高さ | 仕様により異なります。お手数ですがお問合せください。 | ||||||||||||||||
| ユーティリティ | AC 200V3相 端子受 | ||||||||||||||||
| 外形寸法（約mm） | 仕様により異なります。お手数ですがお問合せください。 | ||||||||||||||||
| 材質 | 接粒部：SUS304，ジュラコン，シリコン その他部：上記他，鉄ユニクロ鍍金，アルミ，樹脂 |
||||||||||||||||
※ケーブル長は御注文時に指定してください。基本は、スクリュー5m、ブリッジブレーカー6m、秤6m です。
※はかり表示精度は、DLCのメーカー仕様による。 参考：組合誤差値定格出力(FS)時0.02%
※計量精度（定量測定)は原料により異なります。
※一定時間内の供給量を安定させる制御であり、スクリュー1回転ごとに起きる脈流を打ち消すことはできません。
※装置仕様、原料対応状況については御相談ください。設置場所に合わせて製作することも可能です。
※ロスイン装置は精密に計量を行うためには、環境によって風除け対策や防振対策をつけていただく必要が生じる場合があります。その場合の費用は別途となります。
| 別売品（オプション部品） | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
※△：SSP-Lタイプは制御盤の扉の厚さ分はみ出します。
※高さ、奥行き、幅の延長を承れます。追加費用に関してはお問合せください。
付着性の無い粉、顆粒、ペレット
＜1軸フィーダーの芯無し＞
付着性の少ない粉・顆粒系
天然樹脂、塩、シュガーパウダー、米、φ4mmペレット
＜1軸フィーダーの芯無し＞
小麦粉、片栗粉
